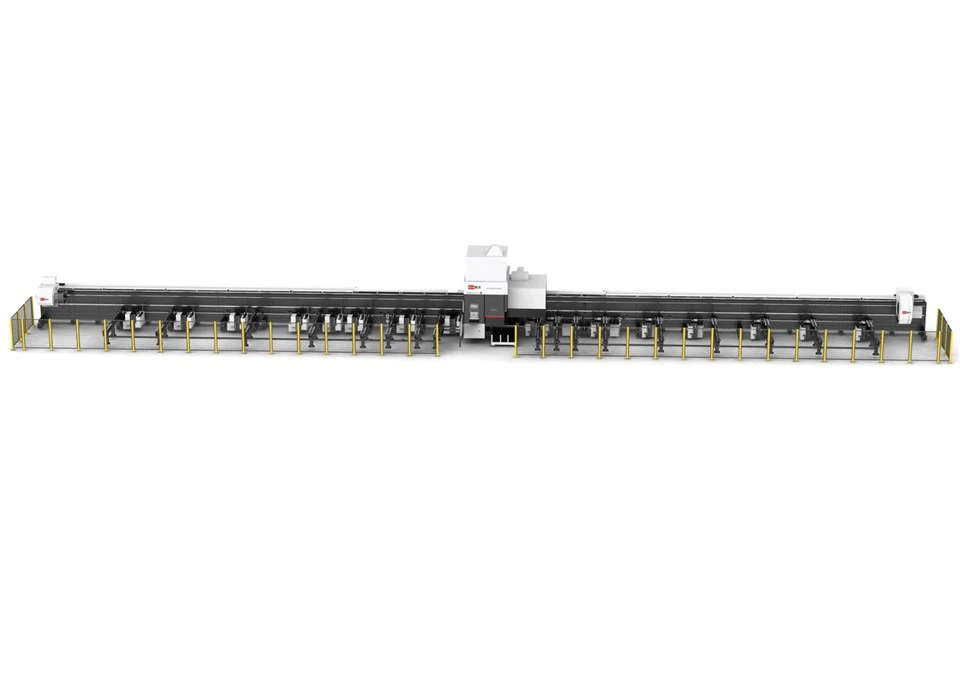

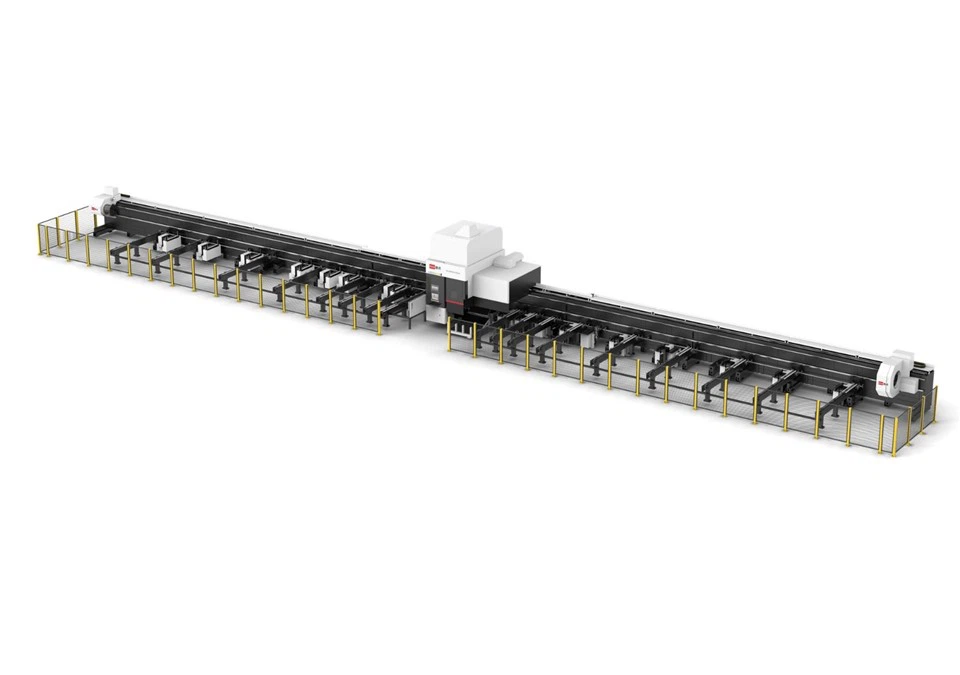

15000W পাইপ লেজার কাটিয়া সরঞ্জাম
আমরা 15000W পাইপ লেজার কাটার সরঞ্জামগুলির জন্য টুবেস্ট - সেট এবং স্ক্যান বেভেল সম্পর্কে কথা বলব
Ⅰ। ওভারভিউ
যখন বেভেল কাটার প্রয়োজন অংশগুলি প্রক্রিয়াজাতকরণ করার সময় (মেশিনিংয়ের সময় A - অক্ষটি দোলের সাথে) এবং অঙ্কনটি ইতিমধ্যে বেভেল আকারটি দেখায়, বেভেলকে আমদানির সময় অবশ্যই স্বীকৃত হতে হবে।
বিজ্ঞপ্তি:
যদি আসল মেশিন সরঞ্জামটি বেভেল মেশিন না হয়,বেভেলকে চিনবেন না, কারণ এটি যন্ত্রটিকে অসম্ভব করে তুলবে।
অঙ্কনটি যদি বেভেলকে মেশিন করার জন্য না দেখায় তবে এটি ব্যবহার করা যেতে পারে 【বেভেল যোগ করুন】.
নীল রঙের সামগ্রীগুলি ক্লিকযোগ্য টিউটোরিয়াল লিঙ্কগুলি। সংশ্লিষ্ট ফাংশনগুলির জন্য বিশদ প্যারামিটার বিবরণ এবং ব্যবহারের পদ্ধতিগুলি দেখতে লিঙ্কটিতে ক্লিক করুন।
Ⅱ। ফাংশন বিবরণ
1. সক্ষম বেভেল
এই ফাংশনটি ব্যবহার করার আগে, উপরের - সফ্টওয়্যারটির বাম কোণে ছোট গিয়ার আইকনটি ক্লিক করুন, 【এ যানব্যবহারকারী সেটিংস→মেশিন কনফিগারেশন】, এবং চেক 【বেভেল কাটা মাথা】.
একটি - অক্ষ সুইং কোণ সীমা: প্রস্তাবিত 45 ডিগ্রি। মেশিন সরঞ্জামটিতে A - অক্ষের সর্বাধিক সুইং কোণটি ± 45 ডিগ্রি। যদি আলাদা হয় তবে সরঞ্জাম প্রস্তুতকারকের সাথে নিশ্চিত করুন এবং প্রকৃত মান লিখুন।
একটি - অক্ষ সুইং দৈর্ঘ্য: মেশিন সরঞ্জামে সুইং দৈর্ঘ্য পরিমাপ করে এবং প্রকৃত/আনুমানিক মান প্রবেশ করান। এই মানটি কেবল সিমুলেশন চলাকালীন সঠিক প্রদর্শনের জন্য এবং প্রকৃত বাসা বা প্রক্রিয়াজাতকরণকে প্রভাবিত করে না।
2. আমদানির সময় বেভেল চেক করুন
বেভেলকে চিনুন: বাহ্যিক সফ্টওয়্যারটিতে তৈরি অংশ অঙ্কনের জন্য, বেভেলকে প্রথমে স্বীকৃতি দেওয়া দরকার। এর প্যারামিটার সেটিংসে ফাইল থেকে আমদানি করুন, চেক করুনবেভেল। আমদানিকৃত অংশের বেভেল টুলপথটি তারপরে অঙ্কনের মধ্যে বেভেলটির সাথে মেলে।
সংস্করণ প্রভাব:
সংস্করণ 7.1.61 এর পরে (অর্থাত্ . 2025 v1), বেভেল *.sat ব্যতীত সমস্ত ফর্ম্যাটের জন্য স্বীকৃত হতে পারে। *। স্টেপ ফর্ম্যাটে থাকা ফাইলগুলি প্রস্তাবিত।
সংস্করণ 7.1.59 এর আগে, *.igs ফর্ম্যাটে ফাইলগুলি সুপারিশ করা হয়।
3. আমদানির পরে অটোমেটিক সাধারণ ভেক্টর সনাক্তকরণ
★ যদি আমদানির পরে কোনও প্রম্পট উপস্থিত হয় যা সম্পাদন করতে চলেছেসাধারণ ভেক্টর ত্রুটি চেক, ক্লিক করুনঠিক আছে.
যদি কোনও প্রম্পট উপস্থিত না হয় তবে আপনি টিউটোরিয়ালের ভিত্তিতে কনফিগার করতে পারেনসাধারণ ভেক্টর ত্রুটি চেক.
এই হবেবেভেল টুলপথটি পরীক্ষা করুনআমদানিকৃত ফাইলগুলির। এবং ত্রুটিটি যদি ব্যতিক্রম থাকে তবে একটি হলুদ ত্রিভুজ দিয়ে চিহ্নিত করা হবে।
4। যদি সাধারণ ভেক্টর সনাক্তকরণ ত্রুটিগুলি খুঁজে পায়
সফ্টওয়্যারটি সনাক্ত করতে একটি "ছোট ত্রিভুজ বিস্ময়কর চিহ্ন" প্রদর্শন করবে: part অংশ তালিকার অংশটি; Essight সমস্যাটি সহ নির্দিষ্ট সরঞ্জামপথ।
সরঞ্জামপথ ভেক্টর ত্রুটির নির্দিষ্ট কারণ দেখতে "ছোট ত্রিভুজ বিস্ময়কর চিহ্ন" এর উপরে মাউসটি ঘোরান।
যদি "পার্ট টুলপথের ওভারসউইং কোণ রয়েছে": ব্যবহার করুন: 【ব্যবহার করুন 【ওভারউইং এঙ্গেল হ্যান্ডলিংPart অংশটি প্রক্রিয়া করা।
যদি অনুরোধ করা হয়অস্বাভাবিক সরঞ্জামপথ সাধারণ ভেক্টর বিদ্যমানএবং অংশটি একটি বদ্ধ বিভাগ (যেমন স্কোয়ার টিউব বা বৃত্তাকার টিউব), অংশ তালিকায় অনুরোধ করা অংশটি পরীক্ষা করুন, ক্লিক করুন 【ক্লিক করুনবেভেল বাতিল করুন】, তারপরে ক্লিক করুন 【স্ক্যান বেভেল】ব্যাচকে পুনরায় - বেভেলকে স্বীকৃতি দিন।
পরিপূরক বিজ্ঞপ্তিস্ক্যান বেভেলফাংশন: স্ক্যান বেভেলবেভেলগুলি সনাক্ত করার জন্য অন্য পদ্ধতি, একই ফলাফল অর্জন করা - বেভেল কোণটি স্বীকৃতি দেয়। এটি কেবল অন্তর্নিহিত পদ্ধতিতে পৃথক হয়, সুতরাং সমস্যাগুলি ঘটে যখন এটি পুনরায় - পুনরায় ব্যবহার করতে এটি ব্যবহার করুন।
ব্যবহার:টুলপথ বা অংশটি নির্বাচন করুন এবং ক্লিক করুন 【স্ক্যান বেভেল】.
যখন কোনও সরঞ্জামপথ নির্বাচন করা হয়, এটি নির্বাচিত সরঞ্জামপথের ক্ষেত্রে প্রযোজ্য।
যখন কোনও সরঞ্জামপথ নির্বাচন করা হয় না তবে অংশগুলি অংশ তালিকায় চেক করা হয়, এটি চেক করা অংশগুলিতে প্রযোজ্য।
যখন কোনও সরঞ্জামপথ নির্বাচন করা হয় না এবং কোনও অংশ পরীক্ষা করা হয় না, এটি বর্তমানে প্রদর্শিত অংশে প্রযোজ্য।
বিজ্ঞপ্তি: স্ক্যান বেভেলকেবল বদ্ধ বিভাগগুলির জন্য ব্যবহার করা যেতে পারে (যেমন, বর্গ/বৃত্তাকার টিউব)। এটি কোণ আইরনস, চ্যানেল স্টিলস বা আমি - বিমের মতো খালি বিভাগগুলির জন্য কাজ করে না।
5। যদি ত্রুটিগুলি অব্যাহত থাকে এবং স্ক্যান বেভেল সেগুলি সমাধান করতে পারে না, বা অংশটি একটি উন্মুক্ত বিভাগ
① চালু করুন <Display Normal Vectors>"ছোট ত্রিভুজ বিস্ময়কর চিহ্ন" দিয়ে সরঞ্জামপথটি দেখতে এবং ভেক্টরটি কোথায় ভুল তা পরীক্ষা করে দেখুন।
Ac অস্বাভাবিক ভেক্টর সনাক্ত করার পরে, এই অবস্থানের অঙ্কনটি সঠিকভাবে আঁকা কিনা তা যাচাই করুন।
Ding অঙ্কনটি যদি ভুল হয় তবে এটি সংশোধন করুন; যদি সঠিক হয় তবে প্রযুক্তিগত যোগাযোগ গোষ্ঠীতে গ্রুপের মালিককে জিজ্ঞাসা করুন। (সম্প্রদায় কিউআর কোডটি রয়েছেসম্পর্কেসরঞ্জামদণ্ডের অধীনে।)
Ⅲ। FAQS
1. কীভাবে নির্ধারণ করবেন যে কোনও অংশ বেভেলের সাথে স্বীকৃত হয়েছে?
সহজ রায়: উত্পন্ন বেভেল অংশের ক্রস - বিভাগের পূর্বরূপের একটি বেভেল প্রতীক থাকবে।
মোটামুটি রায়: টুলপথের একটি ফ্রঞ্জ লাইন আছে কিনা তা পরীক্ষা করুন। ফ্রঞ্জ ছাড়াই একটি সরঞ্জামপথ অবশ্যই বেভেল টুলপথ নয়।
রায় প্রদর্শন: ব্যবহার করুন 【প্রদর্শন→সাধারণ ভেক্টর দেখান】সাধারণ ভেক্টর (অর্থাত্, কাটিয়া মাথার আসল সুইং কোণ) এর একটি কোণ রয়েছে কিনা তা স্পষ্টভাবে পর্যবেক্ষণ করতে। একটি কোণ প্রকৃত কাটার সময় দোলক নির্দেশ করে।
সুনির্দিষ্ট রায়: ক্লিক করুন 【পরিমাপ】, তারপরে সরঞ্জামপথটি ক্লিক করুন; সেই বিন্দুতে একটি - অক্ষ কোণটি লগটিতে প্রদর্শিত হবে।
সিমুলেশন রায়: কাটিয়া মাথাটি দুলছে কিনা তা দেখতে সিমুলেট করুন (একটি - অক্ষ কোণ)।
2. কীভাবে ব্যবহার করবেনবেভেলকে চিনুনমূল ইন্টারফেসে?
বেভেলকে চিনুনকেসগুলি প্রতিকারের জন্য ব্যবহৃত হয় যেখানেবেভেল তৈরি করুনসফ্টওয়্যারটির মধ্যে অংশগুলি আঁকার সময় ভুলে গিয়েছিল।
এটি বাহ্যিকভাবে আমদানি করা অঙ্কনগুলির জন্য উপযুক্ত নয়, যা বেভেলকে সনাক্ত করতে ব্যর্থ হতে পারে। অস্পষ্টতা এড়াতে, এই ফাংশনটি 7.1.61 সংস্করণে সরানো হয়েছিল।
৩. যখন কোনও অংশ অঙ্কনের কোনও বেভেল না থাকে তবে বেভেল কাটার প্রয়োজন হয়?
(1) অংশটি আঁকার পরে 【অংশ আঁকুন】, ক্লিক করুন 【বেভেল তৈরি করুন】.
টিউবেস্ট সংস্করণ সীমা: সংস্করণ 1.45 এবং উচ্চতর টিউবেস্টে বেভেল অংশগুলি অঙ্কন সমর্থন করে।
টিউবপ্রো সংস্করণ সীমা: টিউবপ্রো সংস্করণ 7.1.21.170.0 বা তার বেশি ব্যবহার করুন; অন্যথায়, এটি কাজ করবে না।
(২) সফ্টওয়্যারটির মধ্যে আমদানি করা অঙ্কনগুলিতে বেভেল যুক্ত করুন
【বেভেল যোগ করুন】 (স্বয়ংক্রিয় সরঞ্জাম, স্থির নিয়ম)
【ওভারলে আব - অক্ষের স্বাভাবিক ভেক্টর】(ম্যানুয়াল সামঞ্জস্য)
৪. বাহ্যিক অঙ্কনগুলি/টিউবড্রা অঙ্কনগুলি উত্পন্ন করার সময় বিভিন্ন সংস্করণ ওভারসুইং এঙ্গেল বেভেলগুলি আলাদাভাবে পরিচালনা করে?
সংস্করণ ১.61১ এর আগে, বেভেল স্যাডলসকে স্বীকৃতি দেওয়ার জন্য ওভারসউইং এঙ্গেল হ্যান্ডলিংয়ে নির্মিত - প্রয়োজনীয় ম্যানুয়াল ওভারসউইং এঙ্গেল হ্যান্ডলিংস্ক্যান বেভেল.
সংস্করণ 1.61 পরে,স্ক্যান বেভেল - ওভার - সুইং এঙ্গেল হ্যান্ডলিং, অর্থস্ক্যান বেভেলসংস্করণ 1.61 এর পরে ওভারসুইং কোণ থাকবে না (সর্বাধিক কাটিয়া, অর্থাৎ, উপাদান অপসারণ) ব্যবহার করে।
5. ব্যাচ ব্যবহার কিভাবেস্ক্যান বেভেলবাবেভেল বাতিল?
অংশগুলির জন্য ব্যাচ স্ক্যান করতে বা বেভেল বাতিল করতে, অংশ তালিকার অংশগুলি নির্বাচন করুন এবং ক্লিক করুনস্ক্যান বেভেলবাবেভেল বাতিল করুন.
